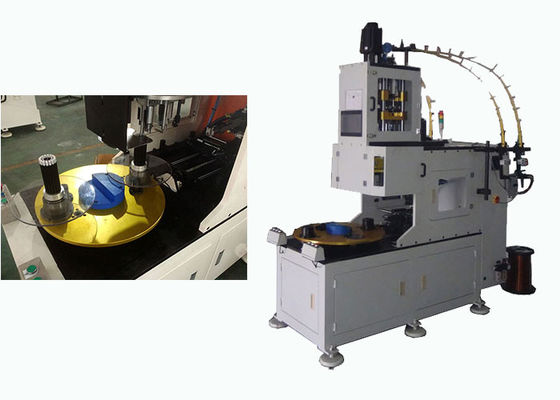

モーター固定子のウィンド マシーン4ポーランド人をおよび6Polesコイル巻線ポンプでくんで下さい
1. 6つの紡錘はサーボ モーターによって制御されます。
2.二重巻上げの頭部および4つの場所は単一および多数ワイヤーを巻くことができる二相コイルを一度に巻きます。
3. 縦のウィンド マシーン シリーズ風は移動のコップに看護兵直接巻き。
4.本管の紡錘、ワイヤーを浸し、引っ掛け、そして切る高速型回転盤および移動のコップの索引はすべてサーボ モーターによって制御されます。
5。それはopenning高いスロット盛り土の要因の固定子およびスロットのコイルの挿入のために特に適しています。
6。それは労働を救い、高性能があります。
(1)主要な技術的なデータ
モデル |
SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200 | SLR70 | QLR70 |
巻上げの頭部 | 1 1 1 1 | 2 | 4 |
ワイヤー直径(mm) | 0.3~1.0 0.3~1.0 0.3~1.2 0.3~1.2 0.3~1.2 | 0.2~1.0 | 0.2~1.0 |
速度の荷を下して下さい | ≤2500r/min ≤2500r/min ≤2500r/min ≤2000r/min | 3000 | 3000 |
積み重ね高さ | ≤80mm ≤120mm ≤150mm ≤230mm | ≤70mm | ≤70mm |
巻上げの精密 | + 0 + 0 + 0 + 0 | + 0 | + 0 |
電源 | 380v/50/60HZ 8Kw 8Kw 9Kw | 7Kw | 7Kw |
空気圧 | ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa | ≥0.6pa | ≥0.6pa |
重量 | ≈1350Kg ≈1600Kg ≈1600Kg ≈2200Kg | ≈1950Kg | ≈2300Kg |
次元 (L×W×Hcm) |
180×110×200 180×120×220 180×130×230 220×180×250 | 180×130×205 | 135×100×180 |
(2)適用
この機械は2本の棒、4本の棒および6polesコイル巻線のために適しています。
(3)機械主関数および特徴
巻上げの工具細工:各機械は1つのセットの巻上げの工具細工および3つの縦の巻上げの形態を備えています。
工具細工の全体セットは変えることができ15minについて取ります。
回転盤は2つの場所の構造です。それは移動形態を回し、指示するためにサーボ・システムを採用します。
同時に巻く3本のワイヤーを割り当てて下さい。
主要な紡錘はサーボ モーターによって制御されます。コイルの回転数正確さは±1回転です。
働く回転速度は置くことができます。機械に明瞭な振動および騒音がありません。
エナメルの損傷の放し、スナップをワイヤーで縛って下さい。銅線がなくなられれば、機械は自動的に停止します。
PLCは回転数、風速、工具細工によって沈められる高さ、工具細工によって沈められる速度および風向を置くことができます。
ワイヤー売春婦およびワイヤー カッターのXアンディーの紡錘はサーボ・システムを採用します。それは橋ワイヤーおよび導線の長さを調節できます。
沈む用具はサーボ・システムを採用します。沈む工具細工の最大区分番号は6.です。
(4) OEM/ODMのプロフィール
ベテラン エンジニアを、熟練した専門家は充分に利用して、装置、プロセス制御厳密な製造業を完成し、最大限に活用された解決を私達の顧客に与えるために広い適用範囲サービス ネットワーク、私達は電動機の製造業に捧げられます。これまでのところ、中国の大きい市場占有率を除いて、私達は米国、イタリア、オーストラリア、インド、ブラジル、メキシコ、トルコ、タイ、ベトナム、イラン、等のような世界的な国に機械を輸出し、私達の機械はそれの耐久、信頼できる性能、適正価格およびよいの後サービスのための顧客間の大きい評判を共有します。
(5)生産ライン プロフィール
よいサービスによって、専門のチームおよび信頼できる質、Nideは異なった種類のACモーター、DCモーター、技術的な顧問サービスを製造するBLDCモーターおよびターンキー写し出すサービスを顧客に、モーター費用評価を含んで、製造のノウーハウ、人材養成与え、ターンキー プロジェクトを完了します。
(6)私達の工場について
、企業蘇州に置かれて、スマートな長江デルタの商業の中心の美しい都市は誘導電動機の機械類のR & D、製造業および販売を専門にします。蘇州の工場で作り出される私達の機械は洗濯機モーターのような誘導電動機に主に、エアコン モーター、ポンプ モーター、コイル モーター、三相モーター、ファン モーターおよび圧縮機モーター、等加えられます。
