電動機用半自動巻線機
速い細部:
1、このマシンは、フック型整流子電機子を巻くために使用されます。
2、PLCが装備されているため、このマシンは操作が簡単です。
3、この機械はワイヤーを自動的に巻くことができます。
4、PLCおよびタッチスクリーン制御。
5、二重巻きフライヤー。
6、4 つの張力が設定可能です。
説明:

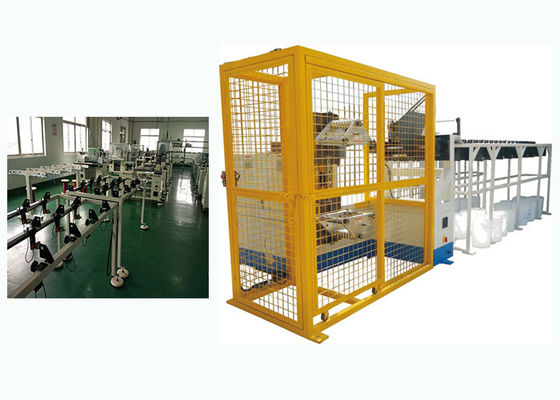

自動電機子巻線機
コイル巻線機はアーマチュアに自動的にフィードします。風ワイヤー;インデックスとカットワイヤー。オペレーターは、材料ローダーからアーマチュアをロードおよびアンロードするだけで済みます。タッチスクリーンとPLCを装備し、巻線パラメータを画面上で設定および変更できます。また、コンベアを装備したアーマチュア巻線機もあり、オペレーターは一度に数個のアーマチュアをコンベアに載せるだけで、マシンはすべてのアーマチュアを自動的に仕上げます。以下のパラメータは当社の標準機械です。お客様のアーマチュアに応じて機械を製造することができます。
アプリケーション:
自動電機子巻線機は、自動的にフック型整流子の電機子巻線に使用され、中型および大型の線径の電機子を巻くのに適しています。
(1) 主なテクニカルデータ
アイテム | データ |
モデル | DR1200 |
スイング径 | ≤900mm |
線径 | 0.4~1.5mm |
平行線No. | ≤ 40 個 |
空気圧 | 0.4 -0- 0.6MPa |
電源 | 220V/50/60Hz、3kw |
機械重量 | 約1100kg |
機械寸法 (LxWxH) | 2300×2200×2000mm |
(2) アプリケーション:
このマシンは、2 極、4 極のコイル巻線に適しています。
(3) 機械の主な機能と特徴
巻き取り工具: 各マシンには、1 セットの巻き取り工具と 3 つの垂直巻き取りフォームがあります。
工具一式を交換することができ、約15分かかります。
ターンテーブルは2ステーション構造。回転とインデックス移動にサーボ方式を採用。
3 本のワイヤを同時に巻くことができます。
主軸はサーボモーターで制御。コイル巻数精度は±1巻です。
使用回転数を設定できます。機械には明確な振動や騒音はありません。
エナメルの損傷やワイヤーのスナップはありません。銅線がなくなると、機械は自動的に停止します。
PLCは、ターン数、巻き取り速度、ツーリング沈み高さ、ツーリング沈み速度、および巻き方向を設定できます。
ワイヤーフッカーとワイヤーカッターのX、Yスピンドルはサーボ方式を採用。ブリッジ線とリード線の長さを調整できます。
ツーリング沈めはサーボ方式を採用。ツーリングサンクの最大セグメント数は 6 です。
(4)OEM/ODM プロファイル
経験豊富なエンジニア、熟練した専門家、完璧な設備、厳格な製造プロセス管理、幅広いサービス ネットワークを最大限に活用して、お客様に電気モーター製造の最適なソリューションを提供することに専念しています。これまでのところ、中国での大きな市場シェアを除いて、米国、イタリア、オーストラリア、インド、ブラジル、メキシコ、トルコ、タイ、ベトナム、イランなどの世界各国に機械を輸出しており、当社の機械は高い評価を得ています。耐久性、信頼性の高い性能、リーズナブルな価格、優れたアフターサービスにより、顧客の間で高く評価されています。
(5) 生産ライン概要
優れたサービス、専門チーム、信頼できる品質により、SMT はさまざまな種類の AC モーター、DC モーター、BLDC モーター製造技術コンサルティング サービス、およびモーター コスト評価、製造ノウハウ、スタッフ トレーニングを含むターンキー プロジェクション サービスを顧客に提供します。ターンキープロジェクトを完了します。
(6) 当工場について
長江デルタの美しい工業都市、商業の中心地である蘇州に位置するSmartは、誘導電動機の研究開発、製造、販売を専門としています。蘇州工場で生産された当社の機械は、主に洗濯機モーター、エアコンモーター、ポンプモーター、コイルモーター、三相モーター、ファンモーター、コンプレッサーモーターなどの誘導モーターに適用されます。
