Electric Motor Winding Machine Fully Automatic External Armature in-Slot

インスロット電動機のウィンド マシーンのフル オートの外的な電機子

  • ハイライト

    自動コイル巻線機械

    ,

    自動電機子ウィンド マシーン

  • 名前
    フル オートの外的な電機子インスロット ウィンド マシーン
  • 非負荷速度
    ≤1500r/min
  • フライヤ
    200mm
  • 移動数
    2-6pcs
  • 電源
    220v/50/60Hz 0.75Kw
  • 重量
    850KG
  • ディメンション
    (L) 1500* (W) 1200* (H) 2100mm
  • 巻上げの頭部
    8個入り
  • 空気圧
    ≥0.45MPa
  • 距離を転送します。
    ≥170mm
  • 起源の場所
    中国
  • ブランド名
    SMT
  • 証明
    ISO9001/SGS
  • モデル番号
    SMT-DR08
  • 最小注文数量
    1 セット
  • 価格
    Negotiable
  • パッケージの詳細
    合板箱はあなたの条件としてまたはちょうどします。
  • 受渡し時間
    5 - 9 週
  • 支払条件
    トン/ Tは、リットル/℃
  • 供給の能力
    1pcs/5 - 8 週

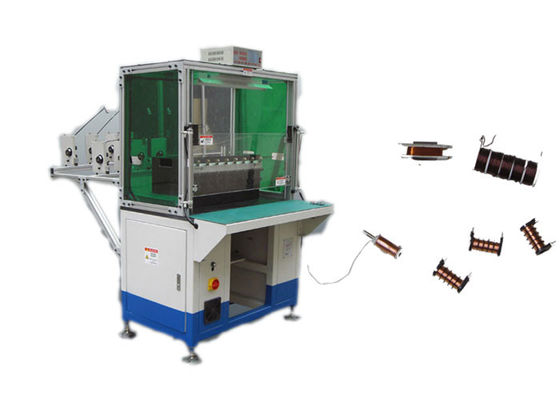

インスロット電動機のウィンド マシーンのフル オートの外的な電機子

インスロット電動機のウィンド マシーンのフル オートの外的な電機子





全自動外的な電機子ウィンド マシーンは外的な電機子巻上げのために使用されます。自動索引、自動的に巻くこと、負荷だけおよび電機子の手動で荷を下します。それは操作のために容易です。そして機械高いオートメーションと、それはより多くの費用efficentです



(1)主要な技術的な変数



モデル DR08
ワイヤー直径 0.08-0.8mm
正価格販売速度 ≤3000r/min
巻上げの頭部 8pcs
フレームの直径 20-120mm
Max.Transferの間隔 ≤250mm
空気圧 ≥0.4MPa
電源 220V/50/60Hz 0.75Kw
重量 850kgs
次元 (L) 1500* (W) 1200* (H) 2100mm



(2)この機械の操作のステップ


1000pcs/8時間のまわりで、それはただの大まかなアイディアで、電機子スロット番号および回転数によって決まります。
シャトルで電機子に、出版物の起動ボタン手動で荷を積んで下さい、シャトルは巻上げの位置に電機子を渡し、自動巻上げ、インデクシングおよびワイヤー切断は、完了の後で、シャトル巻上げの位置からの終了する電機子、オペレータを荷を下します終了する電機子の、1つの周期完了します取ります。

(3)機械主関数および特徴


巻上げの工具細工:各機械は1つのセットの巻上げの工具細工および3つの縦の巻上げの形態を備えています。
工具細工の全体セットは変えることができ15minについて取ります。
回転盤は2つの場所の構造です。それは移動形態を回し、指示するためにサーボ・システムを採用します。
同時に巻く3本のワイヤーを割り当てて下さい。
主要な紡錘はサーボ モーターによって制御されます。コイルの回転数正確さは±1回転です。
働く回転速度は置くことができます。機械に明瞭な振動および騒音がありません。
エナメルの損傷の放し、スナップをワイヤーで縛って下さい。銅線がなくなられれば、機械は自動的に停止します。
PLCは回転数、風速、工具細工によって沈められる高さ、工具細工によって沈められる速度および風向を置くことができます。
ワイヤー売春婦およびワイヤー カッターのXアンディーの紡錘はサーボ・システムを採用します。それは橋ワイヤーおよび導線の長さを調節できます。
沈む用具はサーボ・システムを採用します。沈む工具細工の最大区分番号は6.です。



(4) OEM/ODMのプロフィール


ベテラン エンジニアを、熟練した専門家は充分に利用して、装置、プロセス制御厳密な製造業を完成し、最大限に活用された解決を私達の顧客に与えるために広い適用範囲サービス ネットワーク、私達は電動機の製造業に捧げられます。これまでのところ、中国の大きい市場占有率を除いて、私達は米国、イタリア、オーストラリア、インド、ブラジル、メキシコ、トルコ、タイ、ベトナム、イラン、等のような世界的な国に機械を輸出し、私達の機械はそれの耐久、信頼できる性能、適正価格およびよいの後サービスのための顧客間の大きい評判を共有します。



(5)生産ライン プロフィール



よいサービスによって、専門のチームおよび信頼できる質、Nideは異なった種類のACモーター、DCモーター、技術的な顧問サービスを製造するBLDCモーターおよびターンキー写し出すサービスを顧客に、モーター費用評価を含んで、製造のノウーハウ、人材養成与え、ターンキー プロジェクトを完了します。

インスロット電動機のウィンド マシーンのフル オートの外的な電機子 0

(6)スマートについて

SMTの同盟のオートメーション(蘇州) Co.、株式会社は蘇州Co.、2010年に確立される株式会社を製造するスマートなモーター装置間の米中合同事業であり同盟のオートメーション(蘇州)株式会社のAlliance Winding Equipment、Inc.の中国の子会社は1947年に確立しました。畏怖のR & Dおよび技術の経験の十年に基づいて、SMTの同盟は技術の設計、補足の利点および共同開発を達成することをどうにかしておよび販売する製造業を統合します。
プロダクトは新しいエネルギー自動車モーター、サーボ モーター、発電機、三相モーター、ポンプ モーター、圧縮機モーター、家庭用電化製品モーターおよび他の誘導電動機で主に加えられます。各国指導者として、私達に固定子の別のサイズそしてスロット形のための固定子および回転子の中心アセンブリ、スロット絶縁材、自動巻上げ、自動挿入、自動溶解、自動樹脂の受胎および他のモーター生産技術で明らかな利点があります。
