Auto Stator Coil Winding Machine For Electric Motors

電動機のための自動ステータ・コイルのウィンド マシーン

  • ハイライト

    天井に付いている扇風機のコイル巻線機械

    ,

    電動機のコイル巻線機械

    ,

    自動ステータ・コイルのウィンド マシーン

  • 機械
    電動機/固定子のウィンド マシーンのための自動ステータ・コイルのウィンド マシーン
  • モデル
    LR150-II
  • 巻く頭部
    1 PC
  • 電圧
    380v、50/60HZ
  • スタックの高さ
    ≤150mm
  • 重量
    ≈1800Kg
  • 起源の場所
    中国
  • ブランド名
    SMT
  • 証明
    ISO / BV / SGS
  • モデル番号
    LR150-II
  • 最小注文数量
    1 セット
  • 価格
    Negotiable
  • パッケージの詳細
    電動機のためのコイル巻線機械は合板の箱と包まれます。その次元は実際の商品によって決まり、部品は一緒に包まれる必要があります。
  • 受渡し時間
    前金の後の35-45日
  • 支払条件
    トン/ Tは、リットル/℃
  • 供給の能力
    1ヶ月あたりの20セット

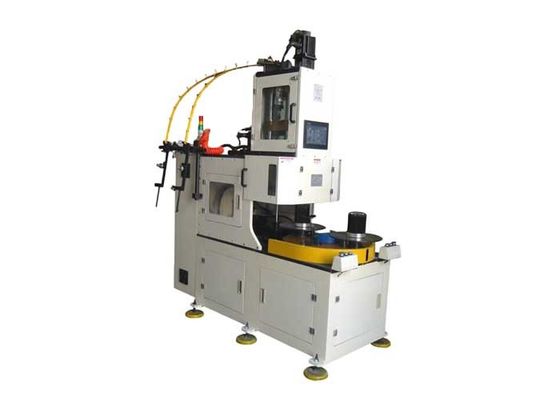

電動機のための自動ステータ・コイルのウィンド マシーン

大いにより広い規模SMT-LR150-IIの電動機のための自動ステータ・コイルのウィンド マシーン





回転盤の構造が付いている1つの巻く頭部そして2つの場所と装備されている。それは6つのサーボ モーターによって制御される移動のコップにコイルおよび看護兵を直接巻くことができます。ステータ・コイルをこの種類の機械によって作り出していたら、それは高いスロットが付いている固定子のコイルを挿入するeaiser満たします要因及び小さいスロット入り口の幅をです。程度に、それは労働をeffecitvely救うことができます。



(1)技術的な変数



モデル SMT-LR150-II
巻上げの頭部 1 PC
ワイヤー直径 D0.3-D1.2mm
風速 ≤2500r/min
積み重ね高さ ≤150mm
巻上げの精密 ±0回転
電源 380V/50/60Hz 8Kw
空気pressre ≥0.6MPa
重量 ≈1800Kg
次元 (L) 1800× (W) 1300× (H) 2300mm



























(2)機械の短い指示



機械「大いにより広い規模の電動機のための自動ステータ・コイルのウィンド マシーン」はそれからへの及び自動的にコイルを移動のコップの看護兵置くコイルへのCu/ALワイヤーを自動的に巻くために使用されます。

それはワイヤーを、高速型の浸ることそして移動のコップ インデクシング引っ掛け、及び切り、のような動きを、制御するために、6つのサーボ モーターを等採用します。それはより高い資格率を達成できます。

オペレータは作動するとき立つ必要があります。



(3)本管の指定



1. 風のコイルに単一の頭部および二重場所と装備されている;

2. 単一か多数ワイヤーを巻くために適している1段階を巻くことは同時に巻きます、;

3. 移動への置かれたコイルは看護兵自動的にすくい、;

4. ワイヤーを浸し、引っ掛け、そして切る主要な紡錘、高速型回転盤の回転および移動のコップの索引はサーボ運動制御の下にすべてです;

5. 高いスロット盛り土の要因および小さいスロット入り口の固定子のために特に適した;

6. 人間機械インターフェイス、巻上げの張力の自動スキップ、自動切断および自動索引のような巻上げモードはです調節可能置くことができます;

7. 連続的なか不連続巻上げの方法を得、2本の棒、4本の棒および6つの棒のコイル巻線に会います;

8. それは労働を救い、高性能があります。



(4)サービス



私達は機械を挿入するウィンド マシーン長年にわたり発達させ、作り出すこと、コイル等のような誘導電動機の生産のための機械をに、捧げられました。

プロダクトの設計そして製造業は顧客の要求としてあります。例えば、部品および色の出現、ブランド、等は顧客の特別な要求と、完全にカスタマイズすることができます。その上、私達は必要な場合カスタマ・サイトの機械のレイアウトを引くのを助けてもいいです。

私達のエンジニアはテクニカル サポートを顧客に与えます。1年の保証期間の間に、取り替えられるテクニカル サポートおよび部品の必要性はある特別条項の下にを除いて自由のため、です。海外の後サービスは利用できます。顧客が私達の助けを必要とすれば、私達のアフターセールス エンジニアは短い時間内のカスタマ・サイトにいます。

私達は「開発の方向の方の知恵の安全な、専門有効なサービス概念そして人間性、技術および世界に進歩と」、顧客の異なった必要性を満たすこと華麗なキャリアを作成する同時にあります。



(5)生産ライン サービス



よいサービスによって、専門のチーム サポートおよび信頼できる質、SMTはさまざまなモーター生産に異なった種類の装置を顧客に与えます。それは巻上げプロセスからの最終的な形成プロセスへ1台のセット機械または全prodcutionラインのどれである場合もあります。従って顧客は全生産ラインがほしいと思えば、私達は人材養成、完全なターンキー プロジェクト製造の技術的な顧問サービスそしてターンキー写し出すサービスを、モーター費用評価を含んで、製造のノウーハウ提供しても、いいです。

電動機のための自動ステータ・コイルのウィンド マシーン 0



(6)企業収益-蘇州Co.、株式会社を製造するスマートなモーター装置



蘇州Co.、株式会社を製造するスマートなモーター装置は製造し、自動装置をモーター生産のために販売する、また世界に装置を輸出するR & Dを専門にするある中国の製造業者です。会社はテストの下で今造る区域の10人以上のエンジニアそして技術者を含むほぼ81人の従業員が、高度の生産および装置の約5,000平方メートルそして多くのセットあります。
