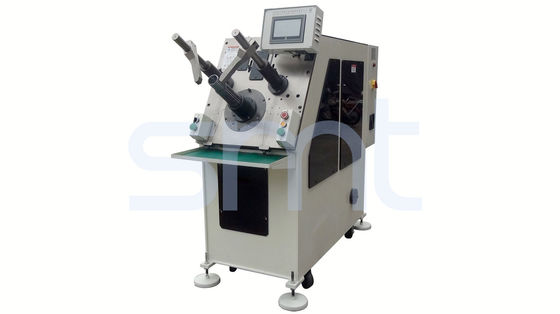

くさびSMT - K90が付いている機械を挿入する誘導電動機のステータ・コイルのサーボ巻上げ
くさびのペーパー供給のためのステッピング モーターを採用しま、とぶスロットくさびによって置く各スロット自己決定し、ことができま、断ち切り与える、全長を、解放し、スロットを挿入するくさびのセットをそしてくさびで留めます数を形成に打ちます;
(1)主要な技術情報
モデル | K90 |
固定子I.D。 | 20-100mm |
固定子O.D。 | ≤160mm |
積み重ね高さ | ≤120mm |
用具旅行 | ≤70mm |
適切なワイヤー | 銅線/アルミニウム ワイヤー |
スロット番号の範囲 | 8-48slot |
電源 | 380V/50/60Hz 3Kw |
重量 | 860kgs |
機械次元 | (L) 1210* (W) 660* (H) 1710mm |
(2)適用
プロダクトは新しいエネルギー自動車モーター、サーボ モーター、発電機、三相モーター、ポンプ モーター、圧縮機モーター、家庭用電化製品モーターおよび他の誘導電動機で主に加えられます。各国指導者として、私達に固定子の別のサイズそしてスロット形のための固定子および回転子の中心アセンブリ、スロット絶縁材、自動巻上げ、自動挿入、自動溶解、自動樹脂の受胎および他のモーター生産技術で明らかな利点があります。
(3)機械主要な特徴
機械を挿入するこのタイプの固定子の巻上げはコイルを挿入し、スロットの中間で固定子に一度にくさびで留めか、または巻き、くさびで留めることができます;くさびの供給はされたbtのステップ・モータであることでありコイルおよびくさびの挿入はサーボ・システムによって行います;別の変数は人間機械インターフェイスで置くことができます;速度および供給モードはワイヤーの別のスロット満ちる率そして別の種類に従ってacquirableです;別のサイズの固定子の生産を工具細工の変更によって達成することができます;特にエアコン モーター、洗濯機モーター、圧縮モーター、ファン モーター、発電機およびポンプ モーターのようなマイクロ誘導電動機に適用して下さい。
(4) OEM/ODM
Innovational技術的なチームはあらゆる顧客の独特な条件を満たすために完全で完全な技術的な解決を、提供します;
専門にされたアフターセールスのチームおよびエンジニアは顧客のすべてのアフターセールス問題を解決するために高品質、各戸ごと急速な売り上げ後のサービスを提供します;
広い広がりの国内売り上げ後のサービス サービス ネットワークの場所および海外代理店は強力な売り上げ後のサービスの保障します;
多コミュニケーション方法およびフルタイム カスタマー サービス人員は24時間顧客のアフターセールスのためらいを払いのけます。
(5)生産ライン プロフィール
よいサービスによって、専門のチームおよび信頼できる質、SMTは異なった種類のACモーター、DCモーター、技術的な顧問サービスを製造するBLDCモーターおよびターンキー写し出すサービスを顧客に、モーター費用評価を含んで、製造のノウーハウ、人材養成与え、ターンキー プロジェクトを完了します。
同時の機械挿入物のコイルおよびくさびは可変的な頻度モーターによるサーボ モーター システムおよびくさびの挿入によって、コイルの挿入制御されます。
それはHMIによって制御され、機械は故障を自動的に診断できます。
この機械は固定厚さおよび固定幅のポリエステル・フィルムのくさびロール材料のために適しています(幅および厚さ次元は顧客によって提供されます)
くさびの供給はステップ・モータ、供給の長さ、切断、スロット番号を挿入する形成によって置くことができます行います。
銅線およびアルミニウム ワイヤーは両方適当です。
生産能力≤25s/set (補助仕事のためのtheman時間を除いて下さい)
銅wire≥98.5%のための第一次資格率、改善の後で、率≥99.5%
(6)私達について
蘇州Co.、株式会社を製造するスマートなモーター装置は中国のモーター製造設備を設計し、作り出し、そして販売することを専門にするハイテクな主企業の1つです。会社は今ほぼ150人の従業員が、造る区域の30人以上のエンジニアそして技術者を含んで、高度の生産および試験装置の約20,000平方メートルそして百組あります。それは家庭電化製品モーターのようなACモーターの設計し、製造の完全な生産ラインのために今(コイル巻線から固定子の最終的な形成に始まります)、産業媒体および小さいモーター、ポンプ モーター、転がりドア モーターおよび自動車モーター等修飾されます。2012年に、SMTはISO9001の証明を渡しました:2000年の質の管理システム。
