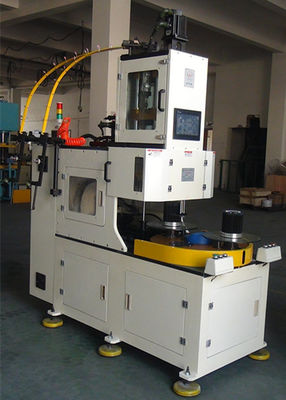

自動ステータ・コイルの巻取り機の電動機のウィンド マシーン/ワイヤー計風装置

自動ステータ・コイルの巻取り機の電動機のウィンド マシーン/ワイヤー計風装置

Automatic Stator Coil Winder Electric Motor Winding Machine / Wire Winding Equipment

商品の詳細:

起源の場所: 中国
ブランド名: SMT
証明: ISO9001/SGS/CE
モデル番号: SMT-LR100/LR200

お支払配送条件:

最小注文数量: 1 セット
価格: Negotiable
パッケージの詳細: 適した海の交通機関のための木の箱。
受渡し時間: 1set のための 30 - 43 日
支払条件: T/T、L/C、
供給の能力: 2pcs/56 - 79 日
今すぐお問い合わせ
詳細製品概要
名前: 自動ステータ・コイル巻取り機/ワイヤー計風装置 移動数: 2-6pcs
電源: 380v/50/60Hz 7Kw 最高の積み重ね高さ: ≤70mm
自動グレード: フル オートマチック ワイヤー直径: Dia 0.1-1.0mm

車の発電機の交流発電機SMT - LR100のための電動機のウィンド マシーン/

LR200



特別な目的のコントローラーを、ワックスの管および出力設定を通って自動に得ることacrossing、自動巻上げ、自動配列、スロット等の機能を実現するために採用します。この機械は大きい力モーターのためのコイルを巻くために適しています。工具細工は伸び、引き込みます自動であることができます。従って、それは終了するコイルを取るとき工具細工を排出する必要性ではないです。従ってそれは労働を減らし、effciencyを改善できます。である、張力は調節可能同じシリーズ サイズの固定子のため工具細工の調節によってですもそれは異なった次元のコイルを作り出すことができ。



(1)主要な技術的なデータ




モデル
SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200 LR100 LR200
巻上げの頭部 1 1 1 1 2 2
ワイヤー直径(mm) 0.3~1.0 0.3~1.0 0.3~1.2 0.3~1.2 0.3~1.2 0.2~1.0 0.2~1.0
速度の荷を下して下さい ≤2500r/min ≤2500r/min ≤2500r/min ≤2000r/min 3000 3000
積み重ね高さ ≤80mm ≤120mm ≤150mm ≤230mm ≤70mm ≤70mm
巻上げの精密 + 0 + 0 + 0 + 0 + 0 + 0
電源 380v/50/60HZ 8Kw 8Kw 9Kw 7Kw 7Kw
空気圧 ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa ≥0.6pa ≥0.6pa
重量 ≈1350Kg ≈1600Kg ≈1600Kg ≈2200Kg ≈1950Kg ≈2300Kg
次元
(L×W×Hcm)
180×110×200 180×120×220 180×130×230 220×180×250 180×130×205 135×100×180



(2)適用


この機械は2本の棒、4本の棒および6polesコイル巻線のために適しています。

(3)機械主関数および特徴


巻上げの工具細工:各機械は1つのセットの巻上げの工具細工および3つの縦の巻上げの形態を備えています。
工具細工の全体セットは変えることができ15minについて取ります。
回転盤は2つの場所の構造です。それは移動形態を回し、指示するためにサーボ・システムを採用します。
同時に巻く3本のワイヤーを割り当てて下さい。
主要な紡錘はサーボ モーターによって制御されます。コイルの回転数正確さは±1回転です。
働く回転速度は置くことができます。機械に明瞭な振動および騒音がありません。
エナメルの損傷の放し、スナップをワイヤーで縛って下さい。銅線がなくなられれば、機械は自動的に停止します。
PLCは回転数、風速、工具細工によって沈められる高さ、工具細工によって沈められる速度および風向を置くことができます。
ワイヤー売春婦およびワイヤー カッターのXアンディーの紡錘はサーボ・システムを採用します。それは橋ワイヤーおよび導線の長さを調節できます。
沈む用具はサーボ・システムを採用します。沈む工具細工の最大区分番号は6.です。



(4) OEM/ODMのプロフィール


ベテラン エンジニアを、熟練した専門家は充分に利用して、装置、プロセス制御厳密な製造業を完成し、最大限に活用された解決を私達の顧客に与えるために広い適用範囲サービス ネットワーク、私達は電動機の製造業に捧げられます。これまでのところ、中国の大きい市場占有率を除いて、私達は米国、イタリア、オーストラリア、インド、ブラジル、メキシコ、トルコ、タイ、ベトナム、イラン、等のような世界的な国に機械を輸出し、私達の機械はそれの耐久、信頼できる性能、適正価格およびよいの後サービスのための顧客間の大きい評判を共有します。



(5)生産ライン プロフィール



よいサービスによって、専門のチームおよび信頼できる質、Nideは異なった種類のACモーター、DCモーター、技術的な顧問サービスを製造するBLDCモーターおよびターンキー写し出すサービスを顧客に、モーター費用評価を含んで、製造のノウーハウ、人材養成与え、ターンキー プロジェクトを完了します。

自動ステータ・コイルの巻取り機の電動機のウィンド マシーン/ワイヤー計風装置

(6)私達の工場について

、企業蘇州に置かれて、スマートな長江デルタの商業の中心の美しい都市は誘導電動機の機械類のR & D、製造業および販売を専門にします。蘇州の工場で作り出される私達の機械は洗濯機モーターのような誘導電動機に主に、エアコン モーター、ポンプ モーター、コイル モーター、三相モーター、ファン モーターおよび圧縮機モーター、等加えられます。
