Automatic Vertical 4 / 6 Pole Coil Winding Machine For Car Generator

自動垂直車の発電機のための4/6人のポーランド人のコイル巻線機械

  • ハイライト

    自動電機子ウィンド マシーン

    ,

    自動天井に付いている扇風機のウィンド マシーン

  • 名前
    車の発電機のためのコイル巻線機械
  • 移動数
    2-8pcs
  • 電源
    380v/50/60Hz 7Kw
  • 巻上げの頭部
    1-2 PC
  • 最高の積み重ね高さ
    ≤70mm
  • 金型寿命
    >1,000,000 の打撃
  • 自動グレード
    フル オートマチック
  • ワイヤー直径
    Dia 0.1-1.0mm
  • 起源の場所
    中国
  • ブランド名
    SMT
  • 証明
    ISO9001/SGS/CE
  • モデル番号
    SMT-QLR70
  • 最小注文数量
    1 セット
  • 価格
    Negotiable
  • パッケージの詳細
    適した海の交通機関のための木の箱。
  • 受渡し時間
    1set のための 30 - 43 日
  • 支払条件
    T/T、L/C、
  • 供給の能力
    2pcs/56 - 79 日

自動垂直車の発電機のための4/6人のポーランド人のコイル巻線機械

8ワーク・ステーションのコイル巻線機械



ACモーター固定子モーター装置のための自動縦のコイル巻線機械



1. 機械特徴:

機械は8つの操作の場所が付いている4つの巻く頭部、高性能です特徴です。機械は高い生産能力の条件、高いスロット満ちる率、小さいスロット入り口のステータ・コイルの巻上げのために適した移動の前の看護兵に自動的にコイルを、特に入れました。自動スキップ、自動切断および自動インデクシングのような巻上げモードは引き続いて一度に完了できます;変数は人間機械インターフェイス、連続的な/不連続巻上げの方法で置くことができ、2本の棒、4本の棒および6つの棒のコイル巻線に会います、



2. 適用



この機械は2本の棒のために適しています。4本の棒、6つの棒のコイル巻線。



3. オペレータ ステップ



機械の1.Power

2.Threadワイヤーこのこのモーター

3. タッチ画面の巻上げ変数を置いて下さい

4. 「開始」ボタンを押して下さい

5. 機械は巻上げプロセスを自動的にします

巻上げ、機械を終える6.Afterは停止します

7.Take工具細工からのワイヤー。



4. 情報は自動ステータ・コイルのウィンド マシーンの照会のために必要としました


それは顧客が私達に情報の下に含んでいる詳細図を送ることができればよりよいです。
1.固定子のデッサン
2.固定子の巻上げのデッサン
3.巻く配分のデッサン
4。他の技術的要求事項
もし可能なら、それは顧客が私達にサンプルを送ることができればよりよいです。



この機械は8巻く場所を、すべての4つの頭部します一緒に巻くことを備えています。ステータ・コイルのウィンド マシーン

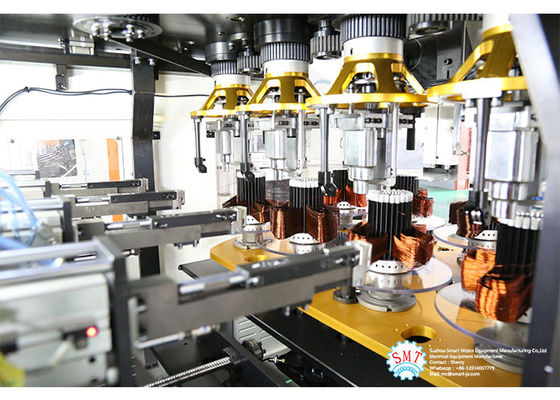

自動垂直車の発電機のための4/6人のポーランド人のコイル巻線機械 0

5. 主要な技術的なデータ




モデル
SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200 LR100 LR200
巻上げの頭部 1 1 1 1 2 2
ワイヤー直径(mm) 0.3~1.0 0.3~1.0 0.3~1.2 0.3~1.2 0.3~1.2 0.2~1.0 0.2~1.0
速度の荷を下して下さい ≤2500r/min ≤2500r/min ≤2500r/min ≤2000r/min 3000 3000
積み重ね高さ ≤80mm ≤120mm ≤150mm ≤230mm ≤70mm ≤70mm
巻上げの精密 + 0 + 0 + 0 + 0 + 0 + 0
電源 380v/50/60HZ 8Kw 8Kw 9Kw 7Kw 7Kw
空気圧 ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa ≥0.6pa ≥0.6pa
重量 ≈1350Kg ≈1600Kg ≈1600Kg ≈2200Kg ≈1950Kg ≈2300Kg
次元
(L×W×Hcm)
180×110×200 180×120×220 180×130×230 220×180×250 180×130×205 135×100×180



6. 機械主関数および特徴




巻上げの工具細工:各機械は1つのセットの巻上げの工具細工および3つの縦の巻上げの形態を備えています。
工具細工の全体セットは変えることができ15minについて取ります。
回転盤は2つの場所の構造です。それは移動形態を回し、指示するためにサーボ・システムを採用します。
同時に巻く3本のワイヤーを割り当てて下さい。
主要な紡錘はサーボ モーターによって制御されます。コイルの回転数正確さは±1回転です。
働く回転速度は置くことができます。機械に明瞭な振動および騒音がありません。
エナメルの損傷の放し、スナップをワイヤーで縛って下さい。銅線がなくなられれば、機械は自動的に停止します。
PLCは回転数、風速、工具細工によって沈められる高さ、工具細工によって沈められる速度および風向を置くことができます。
ワイヤー売春婦およびワイヤー カッターのXアンディーの紡錘はサーボ・システムを採用します。それは橋ワイヤーおよび導線の長さを調節できます。
沈む用具はサーボ・システムを採用します。沈む工具細工の最大区分番号は6.です。



7. OEM/ODMのプロフィール


ベテラン エンジニアを、熟練した専門家は充分に利用して、装置、プロセス制御厳密な製造業を完成し、最大限に活用された解決を私達の顧客に与えるために広い適用範囲サービス ネットワーク、私達は電動機の製造業に捧げられます。これまでのところ、中国の大きい市場占有率を除いて、私達は米国、イタリア、オーストラリア、インド、ブラジル、メキシコ、トルコ、タイ、ベトナム、イラン、等のような世界的な国に機械を輸出し、私達の機械はそれの耐久、信頼できる性能、適正価格およびよいの後サービスのための顧客間の大きい評判を共有します。



 8.生産ライン プロフィール



よいサービスによって、専門のチームおよび信頼できる質、Nideは異なった種類のACモーター、DCモーター、技術的な顧問サービスを製造するBLDCモーターおよびターンキー写し出すサービスを顧客に、モーター費用評価を含んで、製造のノウーハウ、人材養成与え、ターンキー プロジェクトを完了します。



9。 私達の工場について

、企業蘇州に置かれて、スマートな長江デルタの商業の中心の美しい都市は誘導電動機の機械類のR & D、製造業および販売を専門にします。蘇州の工場で作り出される私達の機械は洗濯機モーターのような誘導電動機に主に、エアコン モーター、ポンプ モーター、コイル モーター、三相モーター、ファン モーターおよび圧縮機モーター、等加えられます。
