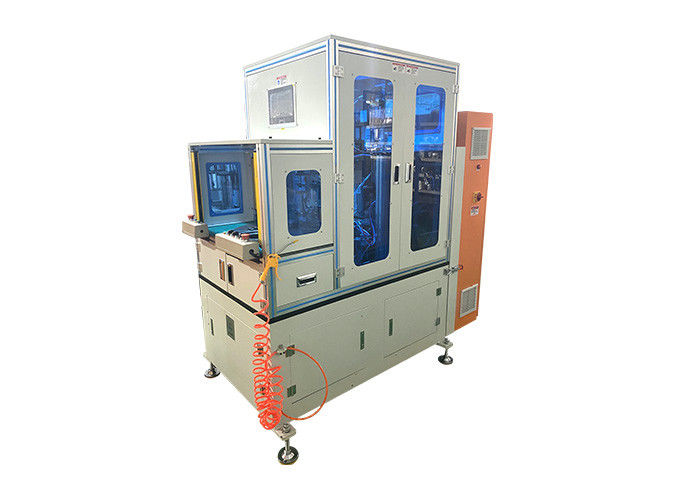

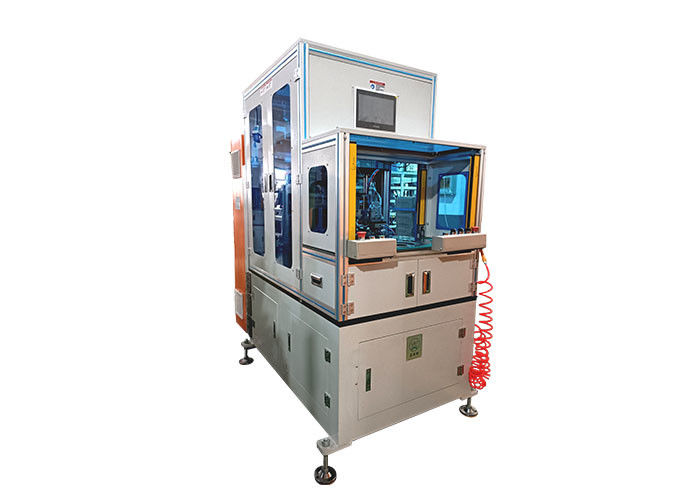

ターンテーブル 双面ステータス ローリング 機械 7 セルボス ローリング 産業 モーター ローリング コイル エンド

(1) 双面ステータスコイルローティングマシンの主な特徴

A. 2つのステーションを持つ回転台があり,一つは結び付け,もう一つは積載/卸載する.

B. ステータルの両側を自動的にロープする2本の針を採用する.

C. PLC制御システムを採用し,7つのスピンドルのサーボモーターを制御する.

D. メインスピンドル,ステータルのインデキシングおよび両針の振動は,伺服モーターによって駆動される.

E. 両コイル端の高さの調整はセルボ制御によって自動で,調整範囲は19~60mm.

F. スタックの高さの調整は,セルボ制御によって自動的に行われます.

G. 分離型ツール設計

H.故障診断機能を有する.

I. スロットごとにスロット,インターバルスロット,スキップスロット,またはファンシー・スロットでローズリングを行うことができる.

J.自動給餌,切断,締め付けメカニズムを備えている.

K. 帯びの緊縮度調整のための張力構造を備えたもの.

L. ストリングのフック,燃焼,結び付けは自動です.

M. 自動潤滑システムはオプションです.

N.地面に固定された弦のコイル (円筒形コイル) の支えはオプションである.

O.ケーブルにどんな損傷も免れるように固定する.

P. 安全グリッドを装備し,信号に応じて自動的にリセットする.

Q. 関連する安全性/エルゴノミクス要件を満たすことができる.

R.外側の保護蓋が閉ざされている.

S. 整備に便利な大きな安全窓

T 操作者は立っていながら作業する.

U. 両手でボタンを押して機械を起動する.

V. 切り替える時間:

*スタックの高さの変更: ≈1min; (関連するパラメータは,HMIで直接呼び出せる,時間がかかりません)

ツールプレートの交換: ≈5分; (2つのステーションを交換する)

(2) ステータスローリングマシンの技術パラメータ

(3) ステータス ローティング マシンの適用

家庭用電器モーター,産業用モーター,水ポンプモーター,その他のインダクションモーターなど,様々なモーターに適しています.この機械は働ける.

(4) ステータスローリングマシンの主要配置

PLCコントローラ:シメンス (ドイツ)

サーボシステム:シメンス (ドイツ)

HMI:シメンス (ドイツ)

センサー要素:OMRON (日本),シュナイダー (フランス)

プラグインセンサー:OMRON (日本)

その他の電気部品:シュナイダー (フランス)

*特定のコンポーネントがSCHNEIDERで利用できない場合は,IDEC (日本) とDelixi (中国) で置き換えられます.

スクリューボール:HIWIN (台湾)

軸索:NSK (日本),SKF (スウェーデン)

パネウマティック要素:AIRTAC (台湾) またはSMC (日本)

空気圧:0.6~1MPa

パワー:実際の構成に応じて

電源:三相 380V/60Hz

体重: ≈1200Kg; (参照のために,実際の構成に応じて)

mm: L1600×W900×H1900 (実際の構成に応じて参照)

(5) 詳細は示しています

電気キャビネット - ツールプレートとターンテーブル - 自動潤滑システム - 弦の緊張制御のためのストレナー
