圧縮機と産業用モーターのための水平ステータル巻き込み挿入機 60-150mmステータルID
製品概要
コンプレッサー モーター 巻き込みコイル 挿入機械 水平挿入 巻き込みコイルと紙 QXシリーズのコンプレッサーモーター巻き巻きコイル挿入機は,ツール変更を迅速にするためのモジュール式ツール設計 (8分切り替え時間) を備えています.その水平巻き込み挿入構造は,大きなステーター生産に理想的で,三回巻き込み挿入のために牛目ベアリングプラットフォームとコイル拡張マシンと統合することができます労働の強さを削減し,荷下ろしを簡素化します. テクニカルパラメータ モデル SMT-QX08 スターターのID Φ60~Φ150mm スターターの過剰摂取 ≤Φ210mm スタックの高さ ≤190mm 工具の移動 ...
製品カスタム属性
名前:
コンプレッサーモーターワインディングコイル挿入機の水平挿入巻きコイルと紙
モデル:
SMT-QX08
スターターのID:
≥φ60mm
固定子O.D:
≤Φ210mm
操作方法:
水平
ワイヤー:
cu / al
応用:
コンプレッサーモーター/産業モーター
OEM:
わかりました
ハイライト:
60-150mm ステータルID ステータル巻き込み挿入機
,コンプレッサー モーター アプリケーション スタータル 巻き込み 挿入 機械
,産業 モーター 適用 スタータル 巻き込み 挿入 機械
基本プロパティ
起源の場所:
中国
ブランド名:
SMT
証明:
ISO / BV / SGS
モデル番号:
SMT-QX08
取引物件
最小注文数量:
1セット
価格:
交渉可能
パッケージの詳細:
コイル挿入機には、合板ケースが詰め込まれています。その寸法は、マシンと他の部品サイズに従っています。
受渡し時間:
注文後の60営業日
支払条件:
T/T、L/C
供給の能力:
3か月あたり10〜20セット
製品説明
コンプレッサー モーター 巻き込みコイル 挿入機械 水平挿入 巻き込みコイルと紙
QXシリーズのコンプレッサーモーター巻き巻きコイル挿入機は,ツール変更を迅速にするためのモジュール式ツール設計 (8分切り替え時間) を備えています.その水平巻き込み挿入構造は,大きなステーター生産に理想的で,三回巻き込み挿入のために牛目ベアリングプラットフォームとコイル拡張マシンと統合することができます労働の強さを削減し,荷下ろしを簡素化します.
テクニカルパラメータ
| モデル | SMT-QX08 |
|---|---|
| スターターのID | Φ60~Φ150mm |
| スターターの過剰摂取 | ≤Φ210mm |
| スタックの高さ | ≤190mm |
| 工具の移動 | ≤90mm |
| 互換性のあるワイヤ | Cu / AL |
| スロット番号範囲 | 24~48 スロット |
| 電源 | 380V/50/60Hz 5Kw |
| 体重 | ≈1050Kg |
| サイズ | (L) 2380×(W) 1180×(H) 1700mm |
主要 な 特徴
- 自動で,一回の操作でステータススロットに巻き巻きコイルとクイン隔離を挿入
- セルボモーター駆動のコイル押す,前押す機能
- サーボモーター駆動の紙切断とインデックスし,速度を調節する
- スロットごとにスロット,間隔スロット,またはスランプスロット給餌で調整可能なクイン紙長さ
- 障害検出と診断機能を持つPLC制御器
- 紙の長さが一致することを保証する紙を前もって供給する装置
- 集積式加熱装置で低温紙切断
- 調整可能なコイル押す速度
- 2つのハンドで起動ボタンを押すエルゴノミックスタンド操作
- 速速切換時間 約10分
部品の仕様
- PLCコントローラ: INOVANCE (中国)
- サーボモーターシステム: INOVANCE (中国)
- センサー要素:OMRON (日本),AUTONICS (韓国)
- その他の電気部品:シュナイダー (フランス),IDEC (日本),デリキシ (中国)
- ボールスクリュー:HIWIN (台湾)
- ローヤリング:NSK (日本),SKF (スウェーデン)
- パネウマティック要素: AirTAC (台湾)
- 空気源圧:0.5〜1MPa
- 電力: 6.5 Kw (実際の構成は異なる場合があります)
- 電源: 3相 415V/50Hz
- 体重: ≈1150Kg
- 尺寸: (L) 2380×(W) 1280×(H) 1700mm
申請
洗濯機モーター,エアコンモーター,ポンプモーター,精密サーボモーター,産業三相モーター,ファンモーター,そして新エネルギーモーター.
サービス と サポート
我々は,必要に応じてカスタマイズされたソリューションを提供,インダクションモーター生産のための機械の開発と製造に特化した. 私たちのサービスには,含まれます:
- 無料の技術サポートと交換部品の1年間の保証
- 迅速な対応の海外の販売後サービス
- 製造技術コンサルティング及び"ターンキー"プロジェクトサービス
- 生産ラインの配置計画支援
- 職員訓練と自動車コスト評価サービス

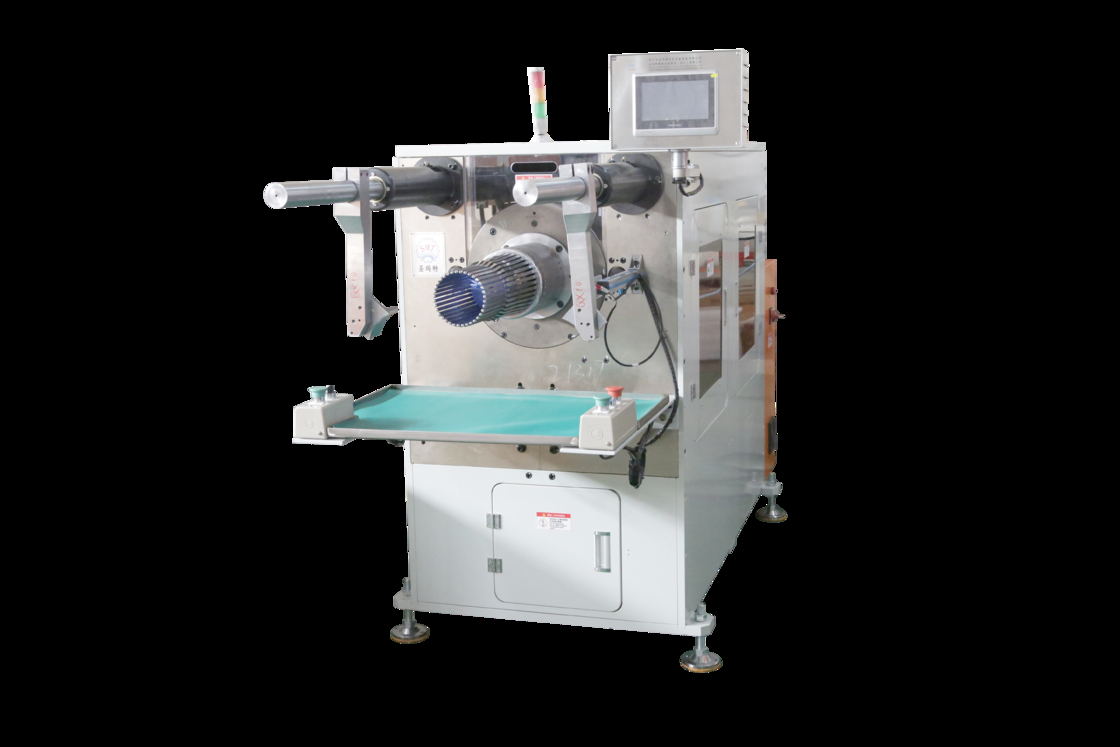

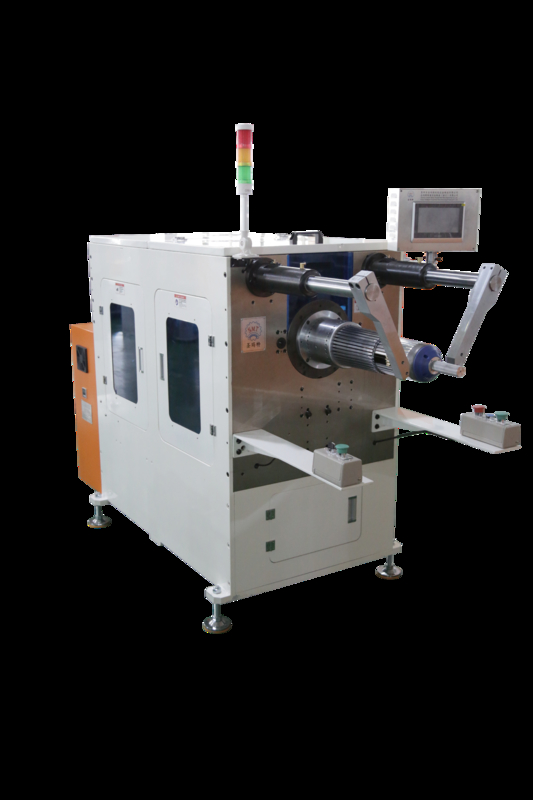

製品画像
