名前長いポンプ モーター巻上げの挿入のための銅線のコイルの挿入機械
-
モデルSMT-QX1200
-
固定子O.D≤Φ210mm
-
積み重ね高さ≤1200mm
-
Applicativeワイヤーポリ塩化ビニール/CUワイヤー
-
構造水平
-
起源の場所中国
-
ブランド名SMT
-
証明SGS / ISO 9001 / BV
-
モデル番号QX1200
-
最小注文数量1セット
-
価格Price unit: USD; Price depends on configuration, design and customer special request, which can be negotiated later
-
パッケージの詳細プラスチック包装フィルム、真空包装、合板ケース。パッケージのサイズは実際のマシンのサイズによって異なります
-
受渡し時間前払い後50営業日
-
支払条件L/C、T/T
-
供給の能力40日あたり約15セット/セット
水中ポンプモーター用自動銅線ステーター巻線挿入機
銅線コイルステーター巻線挿入機（ポンプモーター巻線挿入用）

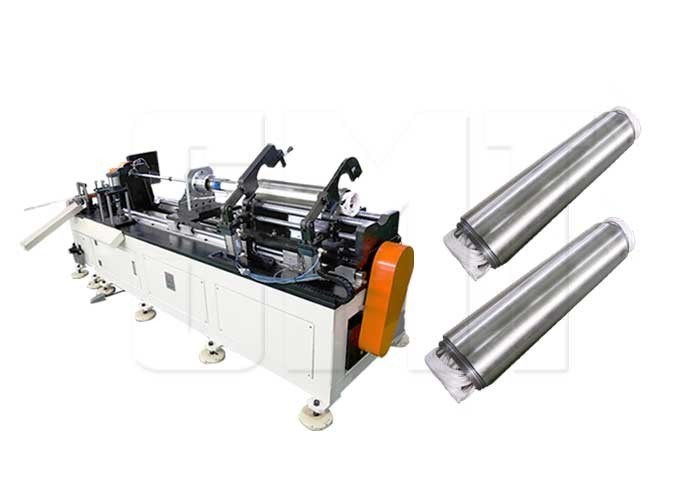

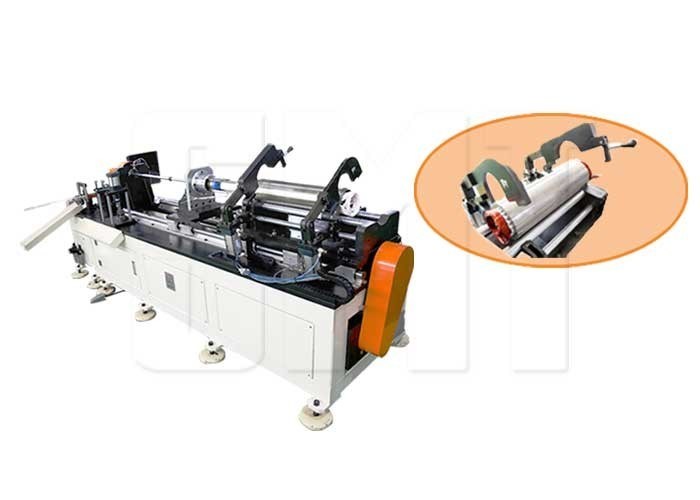

長尺ポンプモーター巻線挿入用銅線コイル挿入機 SMT-QX1200
水中ポンプ/深井戸ポンプモーター巻線挿入用に特別に設計された水平モーターコイル挿入機。ウェッジペーパー切断・成形機と組み合わせました。
水中ポンプ/深井戸ポンプモーター巻線挿入用に特別に設計された水平モーターコイル挿入機。ウェッジペーパー切断・成形機と組み合わせました。
技術パラメータ
| モデル | SMT-QX1200 |
|---|---|
| ステーター内径 | ≦φ40mm |
| ステーター外径 | ≦φ210mm |
| 積層高さ | ≦1200mm |
| 対応ワイヤータイプ | 銅線/PVC線 |
| 電力 | 5Kw |
| 電源 | 380V 50HZ |
| 空気圧 | ≧0.6Mpa |
| 重量 | 約1200Kg |
| 寸法 | (L)3350×(W)820×(H)1100mm |
機械の説明
この銅線コイル挿入機は、ステーターのスロットに電気コイルとウェッジ絶縁を1回の操作で自動的に挿入するために使用されます。オペレーターは、巻線機で巻かれたコイルを、ウェッジペーパーとともに手動でコイル挿入機に転送します。
主な仕様
- 水中ポンプモーターのステーターのコイル挿入に特化
- スタック高さが高く、内径が小さいモーターのステーターに適しています
- コイルとウェッジペーパーの両方を1回の操作でステータースロットに自動的に挿入
- コイルの押し込みは、精密な制御のためにサーボモーターによって駆動されます
- 銅線とPVC線の両方に対応
- ウェッジペーパー切断・成形機を組み合わせ
サービス
当社は、操作が簡単でメンテナンスが容易な高品質な機械を、単体または完全な生産ラインとして提供しています。当社のサービスには以下が含まれます。
- お客様の要件に対応するための販売前の技術的な議論
- 特定のニーズを満たすためのカスタム設計ソリューション
- 欠陥部品の無償交換を含む1年間の保証
- 納品時に無料の消耗部品が含まれています
- 必要に応じた迅速なオンサイトアフターサービスサポート
アプリケーション
当社の機械は、スロット絶縁挿入、コイル巻線、挿入、成形、およびレーシングを含む完全なモーター製造プロセスを実行します。以下に使用されるさまざまなモーターに適しています。
- 新エネルギー自動車
- 発電機とウォーターポンプ
- ガーデンツールとファン
- コンプレッサーと家電製品
- BLDCモーターと減速機
