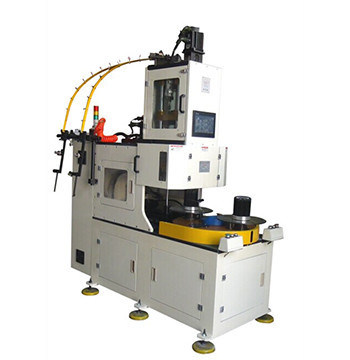

最大積層高さ≤150mm、ISO9001:2008認証の2極ステータ用全自動ステータ巻線機

MOQ:	1セット
価格:	交渉可能
標準パッケージ:	適した海の交通機関のための木の箱。
配達期間:	1セットで50～60日
支払方法:	T/T、L/C
供給能力:	1pcs/50-60日

起源の場所

ブランド名

ISO9001/SGS/CE

モデル番号

SMT-LR150

ACモーター誘導モーター用自動コイル巻線機

ワイヤー速度:

≤2000r/min

巻く頭部:

最高の積み重ね高さ:

≤150mm

アプリケーション:

固定子の生産

自動グレード:

ハイライト:

2ポールステータス巻き機

マックススタック高さスターター巻き機

ISO9001 認証されたコイル巻き機

製品説明

ACモーター誘導モーター用自動コイル巻線機

この機械は主に2極ステーターの巻線用に設計されており、1サイクルあたり1つのステーターを完成させることで、生産効率を大幅に向上させます。自動ローディングと金型取り外し機能を備え、労働強度を軽減します。巻線プロセスは、タッピング（最大5回）とクランプ機能をサポートし、調整可能なフライフォークレバーのストロークとピボット角度を備えています。フレームは陽極酸化処理を施した総アルミニウム合金で構成され、輸入アクリル保護機能を備えています。電気制御は、安全で信頼性の高い操作のために、PLC、ディスプレイ、および周波数コンバーターによって管理されます。

機械の主な機能と特徴

2つのステーションターンテーブル構造を備えた二重ステーション自動垂直巻線機
回転とインデックス転送用のサーボシステム
コイル挿入機への効率的な転送のために、フォークのようなフライホイールにコイルを正確に巻きます
3つの垂直巻線フォームを備えた1セットの巻線工具が含まれています
完全な工具交換能力（約15分）
±1回転の精度を持つサーボ制御メインスピンドル
ターン数、巻線速度、工具の沈み込み高さ/速度、巻線方向のPLC制御
調整可能なブリッジ/リード線の長さのためのサーボ制御X/Yスピンドルワイヤーフッカーとカッター
2本のワイヤの同時巻線をサポート
ターン数、故障原因、位置自己チェックの動的表示
銅線がなくなったときに自動停止
最小限の振動と騒音での操作

主な技術データ

モデル	LR150
巻線ヘッド	1個
ワイヤ直径	0.3-1.0mm
スタック高さ	≤150mm
アンロード速度	≤2000r/min
巻線精度	±0ターン
空気圧	≥0.6MPa
電源	380V/50/60Hz 8Kw
MOQ	1セットの自動コイル巻線機
認証	ISO9001:2008; SGS

アプリケーション

2極、4極、6極コイルの巻線に適しています。

OEM/ODMプロファイル

当社は、経験豊富なエンジニア、熟練した専門家、高度な設備、厳格なプロセス管理を活用して、最適化された電気モーター製造ソリューションを提供しています。当社の機械は世界中に輸出されており、耐久性、信頼性、競争力のある価格、優れたアフターサービスで高く評価されています。

生産ラインプロファイル

ACモーター、DCモーター、BLDCモーターの製造に関する包括的な技術コンサルティングとターンキープロジェクトサービスを提供しています。これには、コスト評価、製造ノウハウ、スタッフトレーニング、および完全なプロジェクト実装が含まれます。
