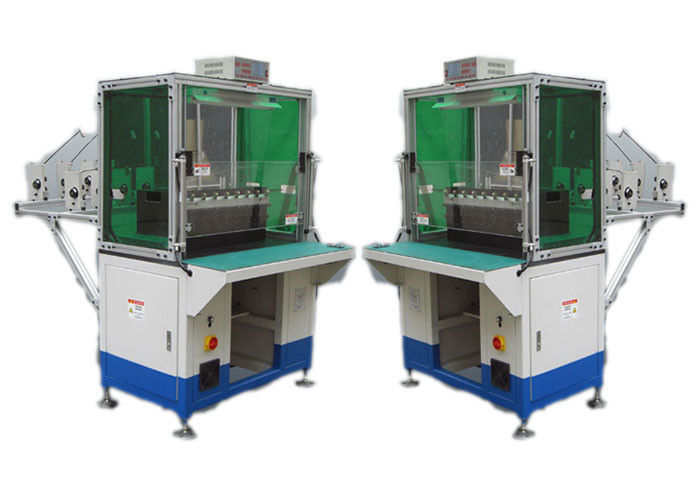

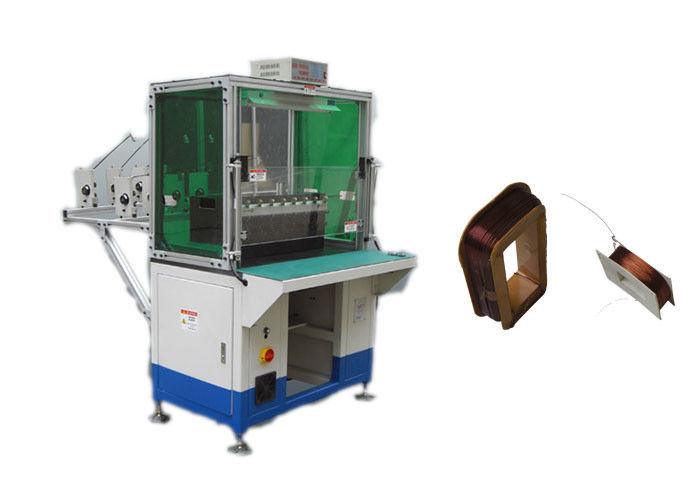

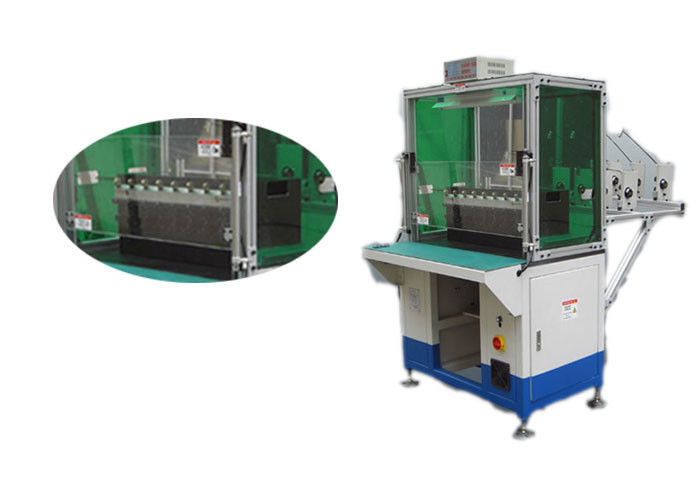

カスタマイズされた電気モーター巻線機、オルタネーター巻線機
  • 名前
  • 名前
  • 名前

カスタマイズされた電気モーター巻線機、オルタネーター巻線機

MOQ: 1セット
価格: 交渉可能
標準パッケージ: 合板ボックスまたはあなたの要件に従ってください。
配達期間: 29～58日
支払方法: T/T、L/C
供給能力: 1個 / 29-58日
詳細情報
製品説明
詳細情報
起源の場所
中国
ブランド名
SMT
証明
ISO9001/SGS
モデル番号
SMT-DR08
名前:
電動モーター オルタネーター アーマチュア巻線機
無負荷速度:
≤1500r/分
フライヤ:
200mm
移動数:
2-6pcs
寸法:
(長さ)1500*(幅)1200*(高さ)2100mm
巻く頭部:
8個
空気圧:
≧0.45MPa
移動距離:
≥170mm
自動グレード:
半自動
カスタマイズされた:
カスタマイズされた
ハイライト:

カスタマイズされた電気モーター巻線機

,

保証付きオルタネーター巻線機

,

オルタネーター用電気モーター巻線機

製品説明
カスタマイズされた電動モーター巻線機、オルタネーター巻線機
ローター生産ラインに関するお問い合わせに必要な情報
最適なカスタマイズのために、以下の詳細な図面をご提供ください:
  1. ローターラミネーション図
  2. ローター組立図
  3. ロータースタック図
  4. ローター巻線図（ワイヤ径と巻数を含む）
  5. 整流子図
  6. シャフト図
  7. 必要な残留アンバランス量と初期アンバランス量
  8. ウェッジと絶縁紙の材質仕様
  9. 必要な生産性
  10. その他の技術要件
最良の結果を得るには、物理的なサンプルをご提供いただくことをお勧めします。
主な技術パラメータ
モデル DR08
ワイヤ径 0.08-0.8mm
無負荷速度 ≦3000r/min
巻線ヘッド 8個
フレームの直径 20-120mm
最大移動距離 ≦250mm
空気圧 ≧0.4MPa
電源 220V/50/60Hz 0.75Kw
重量 850kgs
寸法 (L)1500*(W)1200*(H)2100mm
操作プロセス
概算生産能力：1000個/8時間（アーマチュアのスロット数と巻数によって異なります）。
1. オペレーターがアーマチュアをシャトルに手動でロードします
2. STARTボタンを押すと、自動プロセスが開始されます
3. シャトルがアーマチュアを巻線位置に運びます
4. 機械が自動巻線、インデックス、ワイヤ切断を実行します
5. シャトルが完成したアーマチュアを返します
6. オペレーターが完成したアーマチュアを取り出します
機械の特徴
巻線ツーリング: 各機械には、3つの垂直巻線フォームを備えた1セットの巻線ツーリングが含まれています（交換時間≈15分）
ターンテーブル: サーボ制御による回転とインデックスを備えた2ステーション構造
マルチワイヤ機能: 最大3本のワイヤを同時巻線
精密制御: サーボ制御された主軸により、±1ターンの精度を確保
調整可能なパラメータ: PLCは、巻数、速度、ツーリングの高さ/速度、および巻線方向を制御します
ワイヤ管理: サーボ制御されたX/Yスピンドルにより、ブリッジ/リードワイヤを正確に調整
安全機能: ワイヤ切れ時の自動停止; エナメル損傷やワイヤスナップなし
ツーリング沈み込み: 最大6セグメントのサーボ制御
カスタマイズされた電気モーター巻線機、オルタネーター巻線機 0
OEM/ODM機能
当社の電動モーター製造における専門知識は、経験豊富なエンジニア、熟練した専門家、高度な設備、厳格なプロセス管理を組み合わせ、最適化されたソリューションを提供します。当社の機械は世界中（米国、イタリア、オーストラリア、インド、ブラジル、メキシコ、トルコ、タイ、ベトナム、イラン）に輸出されており、その耐久性、信頼性、競争力のある価格、優れたアフターサービスで高く評価されています。
生産ラインサービス
AC/DC/BLDCモーター製造に関する包括的な技術コンサルティングとターンキープロジェクトサービスを提供しています。これには、コスト評価、製造ノウハウ、スタッフトレーニング、および完全な生産ラインソリューションが含まれます。
Smartについて
蘇州Smartモーター機器製造有限公司は、モーター製造機器の設計、生産、販売を専門とするハイテク企業です。150人の従業員（30人以上のエンジニアを含む）、20,000m²の施設、高度な生産/試験設備を備え、さまざまなモータータイプに対応する完全な生産ライン（コイル巻線から最終的なステーター成形まで）を提供しています。2012年以来、ISO9001:2000品質管理システム認証を取得しています。
