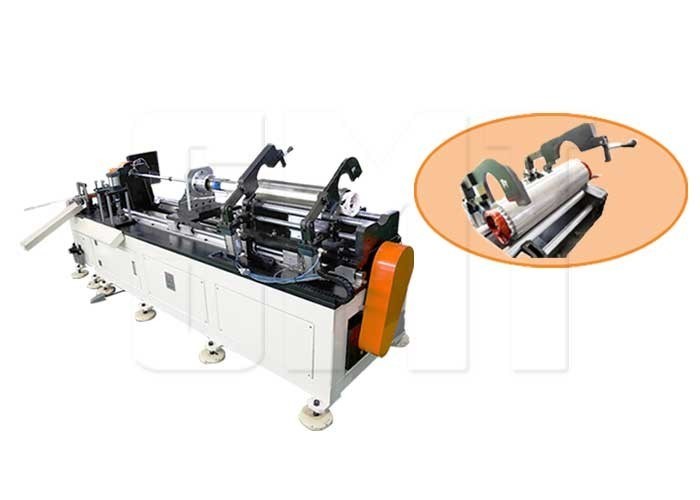

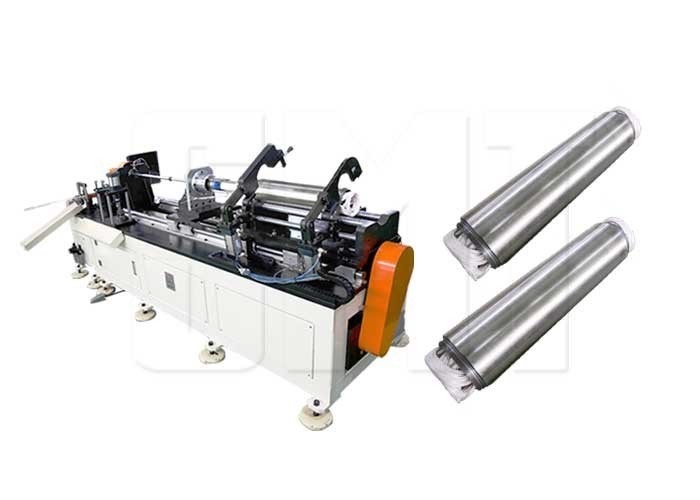

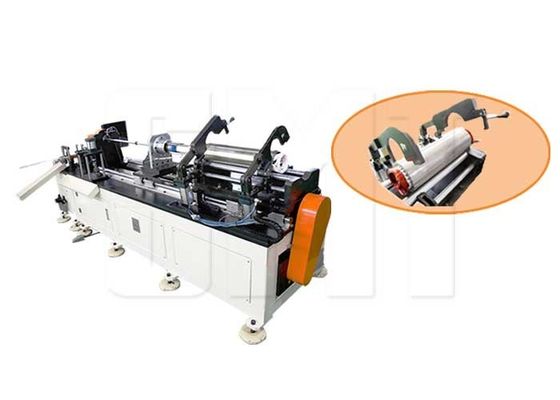

潜水式ポンプモーター スターターコイル巻き込み挿入機 3.5Kw
製品概要
水中ポンプモーター固定子コイル巻線挿入機 3.5Kw 水中ポンプモーター固定子巻線およびコイル挿入機（ポンプモーター固定子用） この水平型半自動巻線挿入機は、三菱電機製ACサーボモーターと空気圧要素システム駆動を採用しています。PLC制御で、X軸とY軸のスピンドル自動送り装置を搭載しており、コイルとウェッジを同時に固定子スロットに自動的に挿入します。 主な技術仕様 パラメータ 値 固定子スタック長 300-600mm 固定子外径 最大300mm 固定子内径 50-150mm ワイヤ径 0.18-1.2mm 電圧 380V/50/60Hz 電力 3.5Kw 重量 約1200kg 寸法 L2100...
製品カスタム属性
潜水式ポンプステータル巻き込み機
,3.5kWの巻き込み挿入機
,モーターコイル巻き込み挿入ツール
基本プロパティ
取引物件
製品説明
この水平型半自動巻線挿入機は、三菱電機製ACサーボモーターと空気圧要素システム駆動を採用しています。PLC制御で、X軸とY軸のスピンドル自動送り装置を搭載しており、コイルとウェッジを同時に固定子スロットに自動的に挿入します。
| パラメータ | 値 |
|---|---|
| 固定子スタック長 | 300-600mm |
| 固定子外径 | 最大300mm |
| 固定子内径 | 50-150mm |
| ワイヤ径 | 0.18-1.2mm |
| 電圧 | 380V/50/60Hz |
| 電力 | 3.5Kw |
| 重量 | 約1200kg |
| 寸法 | L2100×W2000×H1600mm |
深井戸ポンプモーターおよび様々な種類の長尺モーター固定子向けに設計されています。
- 固定子積層図
- 固定子スタック図
- 巻線図
- 巻線分布図
- ウェッジ図
- その他の技術要件
- 幅広い用途と簡単な操作性
- 海外サービスセンターのサポート
- タッチスクリーンによるパラメータ設定が可能なPLC制御
- 様々なモデルと寸法の固定子に対応
- 簡単な工具交換プロセス
- お客様の要件に応じたカスタマイズが可能
- 米国、ヨーロッパ、中東、南米を含むグローバルな流通ネットワーク
コイル挿入プロセスは、固定子製造において重要です。当社の機械は、高品質で耐久性のある挿入工具を特徴とし、PLC制御システムを通じて、挿入メインシャフト、ウェッジペーパー送りシャフト、ウェッジマガジンインデックスシャフトのギャング制御を実行します。エナメル線の挿入、スロットウェッジの切断/成形、ウェッジの挿入を1回の操作で完了し、均一なワイヤプッシュトルク、安定したウェッジ成形、高い生産効率を提供します。
- 革新的な技術チームが、完全なカスタマイズソリューションを提供します
- ドアツードアサポートによる専門的なアフターサービス
- 国内および国際的なサービスネットワーク
- 24時間365日のお客様サービス
AC/DC/BLDCモーターの技術コンサルティング、ターンキープロジェクト、コスト評価、製造ノウハウ、スタッフ教育など、包括的なモーター製造サービスを提供しています。
蘇州スマートモーター機器製造有限公司は、モーター製造設備を専門とするハイテク企業です。30名以上のエンジニアを含む150名の従業員、20,000m²の施設、高度な生産設備を備え、様々なモータータイプの完全な固定子生産ラインを設計しています。2012年以来、ISO9001:2000認証を取得しています。
