| MOQ: | 1 セット |
| 価格: | 交渉可能 |
| 標準パッケージ: | ポリ袋が付いている合板箱 |
| 配達期間: | 7 - 10 週 |
| 支払方法: | トン/ Tは、リットル/℃ |
| 供給能力: | 1pcs/7 - 10 週 |

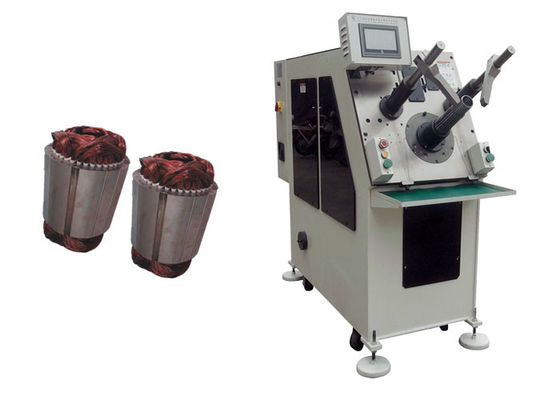

機械SMT - K90 --を挿入する固定子/コイルのための機械を挿入するモーター自動コイル
同時の機械挿入物のコイルおよびくさびは可変的な頻度モーターによるサーボ モーター システムおよびくさびの挿入によって、コイルの挿入制御される。
それはHMIによって制御され、機械は故障を自動的に診断できる。
この機械は固定厚さおよび固定幅のポリエステル・フィルムのくさびロール材料のために適している（幅および厚さ次元は顧客によって提供される）
くさびの供給はステップ・モータ、供給の長さによって行い、スロット番号を挿入する形成置くことができる切れる。
銅線そしてアルミニウム ワイヤーは両方適当である。
生産能力≤25s/set （補助仕事のためのtheman時間を除きなさい）
銅のwire≥98.5%のための第一次資格率、改善の後で、率≥99.5%
自動誘導電動機のステータ・コイルの巻上げの挿入機械
速い細部:
記述:
この機械はサーボ・システムによって固定子にコイルおよびくさびを挿入するために適している;機械を挿入するこのタイプの固定子の巻上げは固定子にコイルおよびくさびまたはコイルおよびスロットの中間のくさび一度に挿入できる;くさびの供給はされたbtのステップ・モータであることでありコイルおよびくさびの挿入はサーボ・システムによって行う;別の変数はhuman-machineインターフェイスで置くことができる;速度および供給モードはワイヤーの別のスロット詰物率そして別の種類に従ってacquirableである;別のサイズの固定子の生産を工具細工の変更によって達成することができる;特にエアコン モーター、洗濯機モーター、圧縮モーター、ファン モーター、発電機およびポンプ モーターのようなマイクロ誘導電動機に適用しなさい。
Techanicalデータ
| 最高の固定子O.D | 160mm |
| 固定子I.D | 20~100mm |
| 最高の固定子の積み重ねの長さ | 120mm |
| スロット番号の範囲 | 8~48のスロット |
| 最高の巻く送り速度 | 80% |
| 適切なワイヤー | 銅線/アルミニウム ワイヤー |
| 動力源 | 380V/50Hz |
| 空気源 | 0.5-0.8MPa |
| 機械生産性 | 400pcs/8時間 |
| 機械次元 | 1800mmの× 650mmの× 1700のmm |
| 重量 | 1000Kgについて |
適用:
この機械は固定子スロットに巻上げ/コイルおよびくさび/トップ・カバーを同時に挿入できる。この機械は誘導電動機の固定子のために使用される下のテーブルの指定に合う。
比較優位:
簡単な操作、最高速度および高いオートメーション、くさびおよび巻上げは同時に挿入される。人件費救うこと。PLCおよびタッチ画面制御。
|
|
