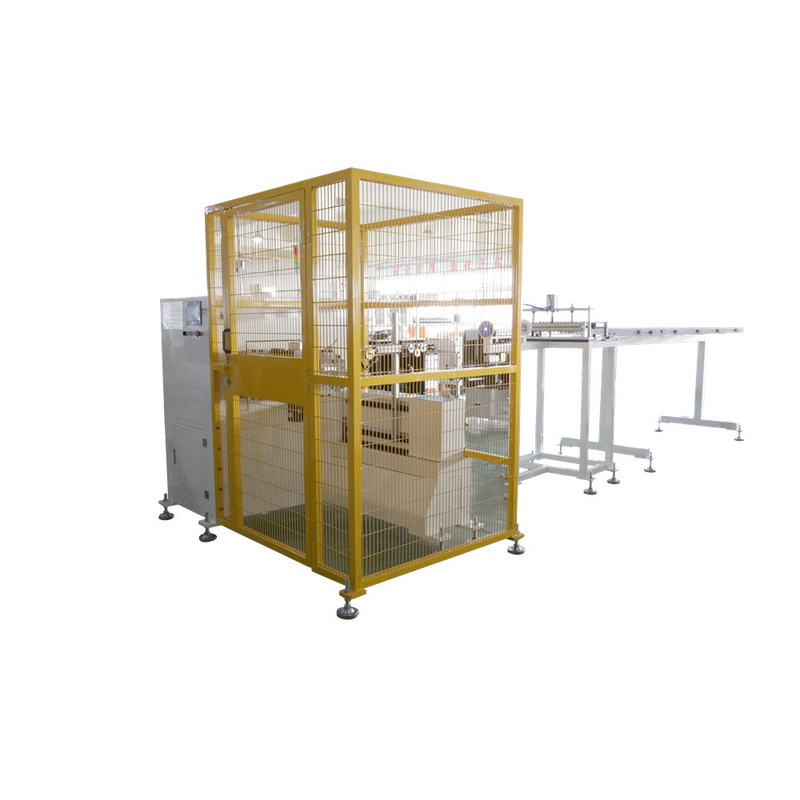

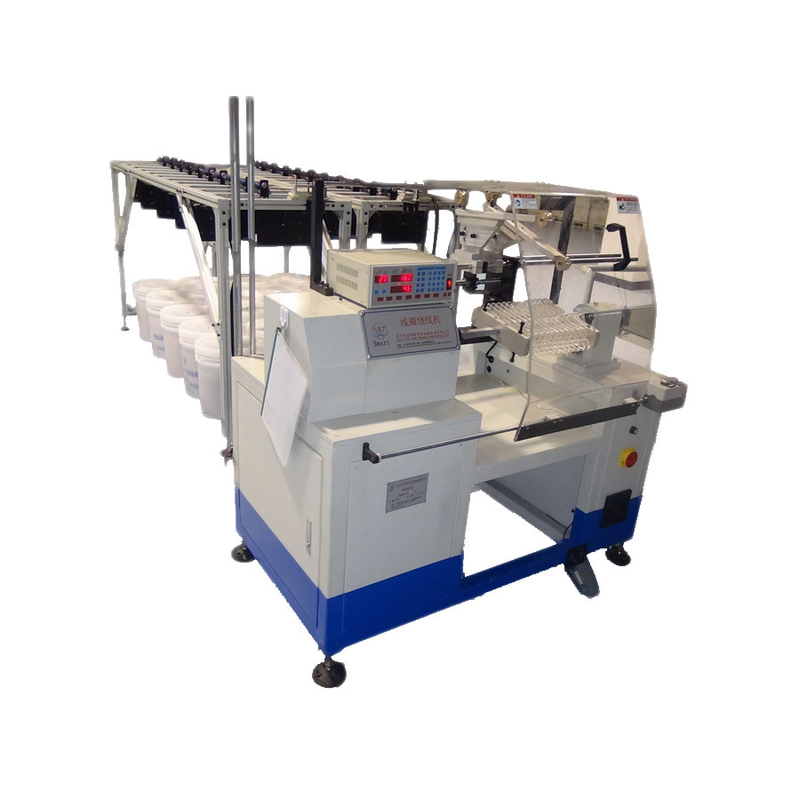

220V 2.2Kw 自動スタート用の半自動ステータル巻き機

SMT - R650自動ステーター巻線機（自動車スターター用ステーター）

1. 特殊用途コントローラーを採用し、自動巻線、自動配列、スロット交差、自動ワックスチューブ通過、出力設定などの機能を実現します。
2. この機械は、大出力モーターのコイル巻線に適しています。
3. 治具は自動で伸縮可能で、完成したコイルを取り出す際に治具を取り外す必要がないため、労力を削減し、効率を向上させます。
4. 治具を調整することで、同じシリーズサイズのステーター用の異なる寸法のコイルを製造でき、張力も調整可能です。

(1) 主な技術パラメータ

(2) この機械の操作手順

この機械の生産効率
約1000個/8時間、これはあくまで目安であり、電機子スロット数と巻数によって異なります。
手動で電機子をシャトルにロードし、STARTボタンを押すと、シャトルが電機子を巻線位置に運び、自動巻線、インデックス、ワイヤー切断を行います。完了後、シャトルは完成した電機子を巻線位置から取り出し、オペレーターが完成した電機子を取り外すと、1サイクルが完了します。

(3) 機械の主な機能と特徴

巻線治具：各機械には1セットの巻線治具と3つの垂直巻線形式があります。
治具一式を交換でき、約15分かかります。
ターンテーブルは2つのステーション構造です。サーボシステムを採用して回転とインデックス転送を行います。
3本のワイヤーを同時に巻線できます。
主軸はサーボモーターで制御されます。コイル巻数の精度は±1ターンです。
作業回転速度を設定できます。機械に顕著な振動や騒音はありません。
エナメル損傷やワイヤーの断線はありません。銅線がなくなった場合、機械は自動的に停止します。
PLCは、巻数、巻線速度、治具の沈み込み高さ、治具の沈み込み速度、巻線方向を設定できます。
ワイヤーフッカーとワイヤーカッターのX軸とY軸はサーボシステムを採用しています。ブリッジワイヤーとリードワイヤーの長さを調整できます。
治具の沈み込みはサーボシステムを採用しています。治具の沈み込みの最大セグメント数は6です。

(4) OEM/ODMプロファイル

経験豊富なエンジニア、熟練した専門家、完璧な設備、厳格な製造プロセス管理、広範囲なサービスネットワークを最大限に活用し、お客様に電動モーター製造の最適化されたソリューションを提供することに専念しています。これまでのところ、中国での大きな市場シェアに加えて、米国、イタリア、オーストラリア、インド、ブラジル、メキシコ、トルコ、タイ、ベトナム、イランなどの世界中の国々に機械を輸出しており、当社の機械は耐久性、信頼性の高い性能、手頃な価格、優れたアフターサービスでお客様の間で高い評価を得ています。

(5) 生産ラインプロファイル

優れたサービス、専門チーム、信頼できる品質により、SMT は、ACモーター、DCモーター、BLDCモーターの製造に関する技術コンサルティングサービスとターンキープロジェクトサービスを、モーターコスト評価、製造ノウハウ、スタッフトレーニング、完全なターンキープロジェクトなど、さまざまな形で顧客に提供しています。

(6) Smartについて

長江デルタの産業と商業の中心地である美しい都市、蘇州に位置するSmartは、誘導モーター機械の研究開発、製造、販売を専門としています。蘇州工場で製造された当社の機械は、洗濯機モーター、エアコンモーター、ポンプモーター、コイルモーター、三相モーター、ファンモーター、コンプレッサーモーターなどの誘導モーターに主に適用されています。
