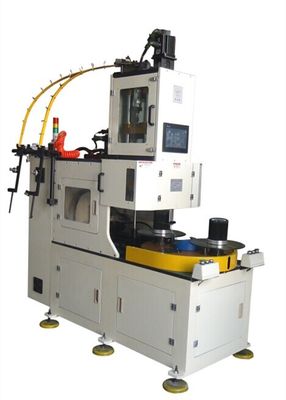

自動コイル巻線機械PLC Displayer 0.2~1.0 MMワイヤー直径

MOQ:	1セット
価格:	交渉可能
標準パッケージ:	適した海の交通機関のための木の箱。
配達期間:	1セットで50～60日
支払方法:	T/T、L/C
供給能力:	1pcs/50-60日

起源の場所

ブランド名

ISO9001/SGS/CE

モデル番号

SMT-LR150

自動コイル巻線機械PLC Displayer 0.2~1.0 MMワイヤー直径

ワイヤー速度:

≤2000r/min

巻く頭部:

最高の積み重ね高さ:

≤150mm

アプリケーション:

固定子の生産

自動グレード:

ハイライト:

PLCディスプレイ固定子巻線機

自動コイル巻線機 0.2-1.0mm

PLC制御付きワイヤー巻線機

製品説明

自動コイル巻線機 PLC ディスプレイ 0.2～1.0 MM 線径

この機械は主に2極ステーターの巻線用に設計されており、1サイクルあたり1つのステーターを完成させることで、生産効率を大幅に向上させます。自動ローディングと金型取り外し機能を備え、労働強度を軽減します。巻線プロセスは、タッピング（5回）とクランプ機能をサポートし、調整可能なフライフォークレバーのストロークとピボット角度を備えています。フレームは陽極酸化アルミニウム合金製で、輸入アクリル保護が施されています。電気制御は、PLC、ディスプレイ、および周波数コンバーターによって管理され、安全で信頼性の高い操作を実現します。

機械の主な機能と特徴

ダブルステーション自動垂直コイル巻線機2つのステーションターンテーブル構造
回転とインデックス転送のためのサーボシステム
フォーク状フライホイールにコイルを正確に巻き付け、高効率でコイルインサーターに転送します
3つの垂直巻線フォームを備えた1セットの巻線ツールを含みます
完全なツール交換は、約15分で可能です
サーボ制御の主軸、精度±1ターン
PLCは、ターン数、巻線速度、ツールの沈み込み高さ/速度、および巻線方向を制御します
X/Yスピンドルワイヤーフッカーとカッター用のサーボシステム、調整可能なブリッジ/リード線長
2線同時巻線をサポート
動的ターン数、実際のターン数、設定ターン数、故障原因、および位置自己チェックを表示します
銅線がなくなったときに自動停止
最小限の振動と騒音での操作

主な技術仕様

モデル	LR150
巻線ヘッド	1個
線径	0.3-1.0mm
スタック高さ	≤150mm
アンロード速度	≤2000r/min
巻線精度	±0ターン
空気圧	≥0.6MPa
電源	380V/50/60Hz 8Kw
MOQ	1セット自動コイル巻線機
認証	ISO9001:2008; SGS

アプリケーション

2極、4極、および6極コイルの巻線に適しています。

OEM/ODM機能

経験豊富なエンジニア、熟練した専門家、高度な設備、および厳格な製造管理を活用して、電気モーター製造向けの最適化されたソリューションを提供します。当社の機械は世界中（米国、イタリア、オーストラリア、インド、ブラジル、メキシコ、トルコ、タイ、ベトナム、イランなど）に輸出されており、耐久性のある性能、競争力のある価格設定、および優れたアフターサービスで認められています。

生産ラインサービス

AC/DC/BLDCモーター製造に関する包括的な技術コンサルティングおよびターンキープロジェクトサービスを提供しており、コスト評価、製造ノウハウ、スタッフトレーニング、および完全なプロジェクト実装が含まれます。
