多極ステータ巻線機ワインダー装置 220V 50Hz / 60Hz
  • 名前
  • 名前

多極ステータ巻線機ワインダー装置 220V 50Hz / 60Hz

MOQ: 1セット
価格: 交渉可能
標準パッケージ: 適した海の交通機関のための木の箱。
配達期間: 35～69日
支払方法: LC、T/T
供給能力: 1個 / 35-69日
詳細情報
製品説明
詳細情報
起源の場所
中国
ブランド名
SMT
証明
ISO9001 / SGS
モデル番号
SMT-WR100
名前:
自動多極ステータコイル巻線機ワインダー装置
フライヤ:
200mm
移動数:
2-6pcs
電源:
220V/50/60Hz 1.5kw
寸法:
(L)1051*(W)1811*(H)1501mm
巻く頭部:
2
空気圧:
0.6-0.7MPA
線径:
0.15～0.9mm
ハイライト:

220Vのステータル巻き機

,

多極ステータル回転装置

,

50Hz 60Hz のステータル巻き機

製品説明

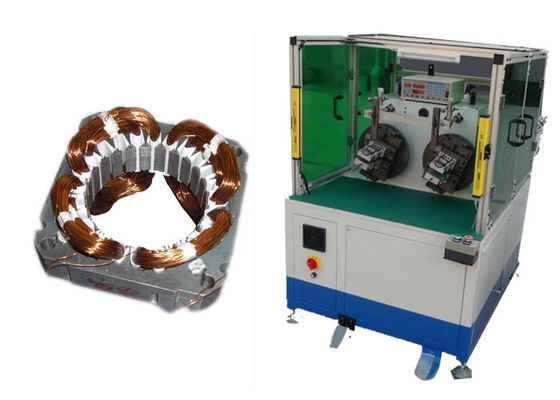

多極ステータ巻線機ワインダー装置
この高度な多極ステータ巻線機は、220V 50Hz/60Hzの電源で動作します。三菱製プログラムコントローラーとGOTを搭載し、直感的なマンマシンインタラクションを実現し、巻線パラメータの容易な変更と保存を可能にします。精密に計算されたカムの組み合わせは正確な巻線プロセスを保証し、固定治具と保護スリーブ設計は、迅速、正確、かつ安全なワイヤー掛け操作を保証します。
技術仕様
モデル WR100
ワイヤー径 0.15-0.8mm
回転速度 800r/min
巻線ヘッド 2個
スイング径 250mm
最大巻線距離 160mm
空気圧 0.4-0.7Mpa
電源 220V/50/60Hz 1.5Kw
MOQ 1個
寸法 (L)1050*(W)1800*(H)1500mm
操作プロセス
生産効率は、アーマチュアのスロット数と巻数によって異なりますが、8時間シフトあたり約1000個です。自動プロセスは、手動でアーマチュアをシャトルにロードすることから始まります。STARTを押すと、シャトルはアーマチュアを巻線位置に運び、自動巻線、インデックス、ワイヤー切断が行われます。完了後、シャトルは完成したアーマチュアを取り出し、オペレーターはそれをアンロードしてサイクルを完了します。
主な機能と能力
  • 3つの垂直巻線フォームを含む完全な巻線ツールセット
  • 迅速な工具交換（約15分）
  • 回転とインデックス用のサーボシステムを備えた2ステーションターンテーブル
  • 3本のワイヤー同時巻線が可能
  • ±1回転の精度を持つサーボモーター制御の主軸
  • 振動とノイズを最小限に抑えた調整可能な作業回転速度
  • エナメル損傷とワイヤーの破損を防止
  • 銅線がなくなったときの自動停止機能
  • 巻数、速度、工具の高さ、巻線方向のPLCプログラミング
  • ワイヤーフッカーとカッター用のサーボ制御XおよびYスピンドル
  • 調整可能なブリッジワイヤーとリードワイヤーの長さ
  • 最大6セグメント機能を備えたサーボ制御工具沈み込み
OEM/ODMサービス
経験豊富なエンジニア、熟練した専門家、高度な設備、厳格な製造プロセス管理を活用して、電気モーター製造のための最適化されたソリューションを提供します。当社の機械は、米国、イタリア、オーストラリア、インド、ブラジル、メキシコ、トルコ、タイ、ベトナム、イランなど、世界中の国々に輸出されており、耐久性、信頼性、競争力のある価格、優れたアフターサービスで評価を得ています。
生産ラインソリューション
SMTは、ACモーター、DCモーター、BLDCモーターの製造に関する包括的な技術コンサルティングとターンキープロジェクトサービスを提供しています。当社のサービスには、モーターのコスト評価、製造ノウハウ、スタッフのトレーニング、完全なプロジェクトの実施が含まれます。当社のソリューションは、新エネルギー自動車モーター、サーボモーター、発電機、三相モーター、ポンプモーター、コンプレッサーモーター、家電モーター、その他の誘導モーターなど、さまざまな用途に役立ちます。多様なステーターサイズとスロット構成に対応する、ステーターとローターコアの組み立て、スロット絶縁、自動巻線、挿入、融合、および樹脂含浸技術を専門としています。
多極ステータ巻線機ワインダー装置 220V 50Hz / 60Hz 0
タグ:

電動機のコイル巻線機械,

天井に付いている扇風機のコイル巻線機械,

天井に付いている扇風機のウィンド マシーン
